臥式螺旋輸送機的結構布置

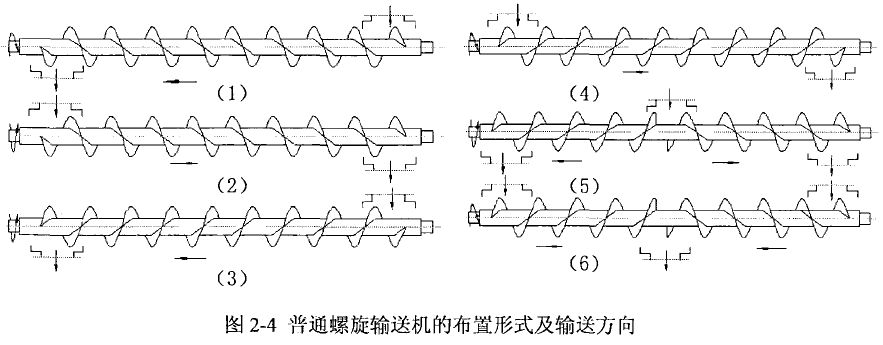

        螺旋輸送機中物料的輸送方向取決一于螺旋葉片的旋向和輸送機的轉向，圖2-4給出了普通螺旋輸送機的六種結構布置。

        同時注明了螺旋輸送機的旋向、轉向、進料口,卸料口以及物料的輸送方向等。

        該圖也表明了螺旋輸送機的布置十分靈活，可根抓實際;需要設計單點進料、卸料，或多點進料、卸料。

        圖2-4中(1),(2)為右螺旋，(3),(4)為左螺旋，(5)左右螺旋雙向卸料，(6)左右螺旋雙向送料。

        左、右螺旋的判別準則:螺旋葉片邊緣沿左臂上升為左螺旋，沿右臂上升則為右螺旋。

        物料輸送方向的判定準則:右螺旋用左手判別，左螺旋用右手判別，彎曲四指為螺旋軸轉向，拇指方向為物料輸送方向。
